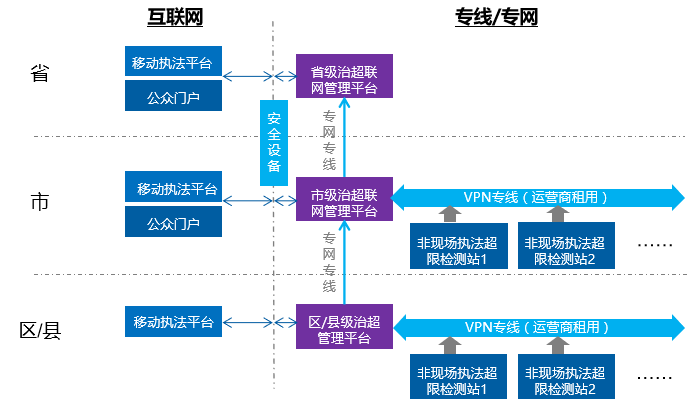

次 1.省、市、縣三級網絡傳輸規劃
科技治超建設通常由省級交通運輸管理部門統籌規劃，市、縣級分級部署建設若干個非現場執法超限檢測系統，通過治超專網（或其他VPN專線）聯網整合分級接入到市級和省級平臺。為了實現在互聯網環境的移動執法平臺和公眾門戶的接入，需要在兩網設立安全邊界，以保證網絡傳輸安全。
1.1傳輸設計
對于億維銳創非現場執法超限檢測前端系統接入站級管理平臺，當檢測點位距離站級管理中心超過3公里時，采用租用運營商專線接入治超管理中心；當檢測點位距離站級管理中心小于3公里時，建議自建（布設）光纖傳輸網絡連接檢測點和站級管理中心。
對于治超管理平臺需要接入上級平臺的情況，可通過2個方式進行連接。一是利用服務器的另一網口，推送上級平臺的數據。二是由上級平臺統一規劃和分配網絡IP資源，重新定義站級和前端各個子系統的網絡IP規劃。
對于前端點位不具備與站級中心同一運營商網絡資源，或者現場網絡布設難度較大，可考慮在站級中心與前端系統同時租用其他運營商網絡，對接入資源進行跨網段管理或者私網穿透方式接入中心服務器。
對于需要APP接入的情況，建議租用運營商固定IP的互聯網專線，并在站級中心部署防火墻、路由網關的設備，保證網絡通訊和信息安全。

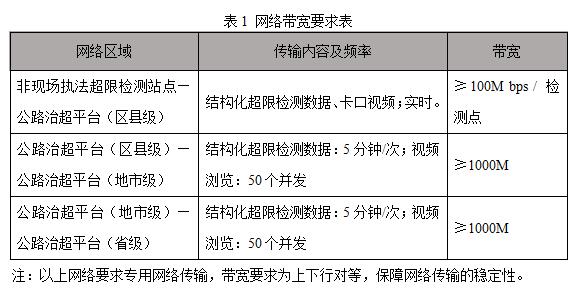

1.2網絡帶寬要求
二、（數據）管理中心建設
2.1系統概述
（數據）管理中心設在治超站（各市、區、縣公路管理中心），主要由計算機網絡系統、大屏顯示控制、辦公配套設施及管理平臺等系統組成。
2.2計算機網絡系統
2.2.1網絡交換機
為計算機網絡系統內的服務器、存儲、工作站等設備提供網絡交換能力，建議根據數據通訊容量選用足夠吞吐容量和包轉發率的三層交換機。
2.2.2服務器
服務器、存儲及支撐軟件建設是本系統重要的基礎設施，為各類應用提供穩定的硬件運行平臺和系統環境。對基礎設備及支撐軟件的選擇既滿足當前已開展的各項業務性能需要，更要著眼于未來。在服務器的選擇時需參考主頻處理速度和I/O吞吐量，確保在應用穩定可靠運行。
2.2.3中心數據存儲
（數據）管理中心至少需要集中存儲三種信息，包括路況信息、圖片信息和監控視頻信息，因數據保存時間長、數據量很大，各類數據應根據數據類型、特點及重要性進行區別存儲。對于核心數據，應當以確保數據絕對安全及高速讀寫需求為核心目標；對于一般數據，應當在保障數據穩定、滿足存儲速度和安全需求的條件下，以降低單位容量存儲成本為主要目標。同時存儲系統建設當充分考慮項目未來擴展的可能性，確保在存儲容量需求進一步增加的情況下，能夠簡單、快速地進行系統擴容，不會出現擴容困難或受限于系統初始建設等問題。
（數據）管理中心管理平臺應集中存儲車輛數據、過車圖片，各類數據信息應根據數據類型、特點及重要性進行區別存儲。存儲需要根據《道路運輸車輛動態監督管理辦法》(交通運輸部令2016年第55號)，辦法中要求“動態監控?cái)?shù)據應當至少保存6個月，違法駕駛信息及處理情況應當至少保存3年。”本系統的存儲分為違法數據存儲和監控視頻存儲，違法數據存儲采用數據服務器或者IPsan等設備進行存儲，監控視頻采用CVS設備或者IPsan等設備進行存儲。
在設計時整個存儲系統應具有數據存儲和管理能力，且必須支持存儲設備容量的平滑升級。以下對數據量進行分析：
違法數據存儲計算標準如下：
信息：每個單表 10KB
圖片：300萬像素 一張圖片300KB （前、后、2側、全景抓拍共5張圖片）
10秒過車違法視頻：300萬像素10S 7500KB
按照每天8000輛次的過車量預估，單個治超站的數據存儲量總計約為：
(10KB+1500KB+7500KB)*8000輛次/(1024)/(1024)≈68.74GB
則3年的數據量為：68.74GB*365*3/(1024)≈73.5TB；
考慮冗余73.5TB*1.2≈88.2TB
綜上所述，當過車量為8000車次/天時，用于執法數據的存儲空間建議為88TB以上的，。
對于視頻數據存儲，1臺1080p像素且H.265編碼的視頻碼流約為4Mbps，每個月產生的數據量約為1.24TB。視頻數據需要存儲6個月，即每1路視頻需要在NVR上配置約7.5TB的硬盤。
2.2.4數據安全
治超辦理流程及數據上傳下達均在省公路內網中進行；部分應用例如移動執法APP等需要應用通過外網傳輸，針對這部分應用的建設部署需要通過軟硬件模塊實現數據的過濾、隔離、復制等手段處理，以保障安全。建立完整的安全防護體系，全方位、多層次的實現公路治超信息系統的安全保障。
實現多級的安全訪問控制功能：對網絡中的主機及服務進行基于地址的粗粒度訪問控制和基于用戶及文件的細粒度訪問控制；
實現對重要信息的傳輸加密保護，防止信息在網絡傳輸中被竊取和破壞；
建立安全檢測監控系統：通過在系統中配備實時監控及入侵檢測系統，加強對重要網段和關鍵服務器的保護，為不斷提高系統安全強度、強化安全管理提供有效的技術手段；
建立全方位病毒防范體系：采用網絡防病毒系統，并與單機防病毒軟件相結合，構建一套完整的防病毒體系；
建立重要應用系統數據的備份機制：并實現關鍵主機系統的冗余及備份；
建立有效的安全管理機制和組織體系：制定實用的安全管理制度，安全管理培訓制度化，確保系統安全措施的執行。
2.3大屏顯示子系統
2.3.1概述
指揮中心建設的大屏顯示系統以系統工程、計算機工程、自動化控制等理論為指導，將國際最卓越的高清晰數字顯示技術、網絡解碼技術、客戶端等融合為一體，使整套系統成為一個高亮度、高分辨率、高清晰度、智能化控制、操作先進的大屏顯示系統。能夠很好地與監控系統、指揮調度系統、網絡信息系統等連接集成，形成一套功能完善、技術先進的交互式信息顯示及管理平臺。
整套系統的硬件、軟件設計上已充分考慮到系統的安全性、可靠性、可維護性、可擴展性以及處理能力滿足遠期擴展的要求。
2.3.2技術說明
采用LCD液晶高清顯示技術、投影單元拼接技術、多屏圖像處理技術、信號切換技術、網絡技術等的應用綜合為一體，形成一個擁有高亮度、高清晰度、技術先進、功能強大、使用方便的大屏顯示系統。
綜合視頻數據處理及控制系統，做為系統中的主控平臺，設計支持模擬及數字視頻的矩陣切換、視頻圖像行為分析、視音頻編解碼、集中存儲管理、網絡實時預覽、視頻拼接上墻等功能，是集圖像處理、網絡功能、日志管理、用戶和權限管理、設備維護于一體的電信級綜合處理交換平臺，實現了高清視頻監控從采集、傳輸、編碼、切換控制到顯示的全面應用。
系統中的視頻綜合管理子系統，設計具有VGA、HDMI、BNC、RJ45、SFP光纖接口。分辨用于接入指揮中心管理PC、其他高清數字信號、模擬視頻信號、網絡視頻信號等。
l 可通過網絡接入綜合管理平臺，對前端視頻在指揮中心大屏上，進行圖像上墻、拼接、分割，漫游等功能。
l 可通過VGA接口接入指揮中心電腦。
l 可通過HDMI、BNC接口，接入其他視頻信號。
l 可通過光纖進行多臺拼接控制設備級聯。
l 可通過VGA、HDMI、BNC等接口輸出到各種不同類型接口的顯示設備上。
2.3.3系統結構
整個大屏系統可以分為以下幾個部分：
前端系統：大屏顯示系統支持各類型信號的接入，如：模擬標清攝像機，高清數字?jǐn)z像機，高清模擬攝像機，網絡高清標清攝像機等，除接入遠端攝像機之外還能接入本地的VGA信號及DVD信號等。滿足用戶所有信號類型的接入。
傳輸控制系統：前端攝像機信號接入之后通過光纖，網絡等手段實現遠距離傳輸，通過在控制主機上安裝拼接控制軟件可實現對整個大屏顯示系統的控制與操作，可實現上墻顯示信號的選擇與控制。
顯示系統：大屏顯示系統支持BNC信號，VGA信號，DVI信號，HDMI信號等多種信號的接入顯示，通過控制軟件對已選擇需要上墻顯示的信號進行顯示，通過綜合視頻矩陣處理系統可實現信號的全屏顯示，任意分割，開窗漫游，圖像疊加，任意組合顯示，圖像拉伸縮放等一系列功能。同時在原有LED文字屏設計尺寸基礎上改造為全彩。
綜合視頻矩陣處理及控制系統平臺：系統支持至少40個顯示單元接入，可至少開窗200個以上，支持BNC、網絡、HD-SDI、VGA、DVI、HDMI、光纖數字、光纖網絡、光端機等信號視音頻輸入，解碼+拼接一體模式，減少系統瓶頸。
2.3.4系統組成
(1) LCD液晶顯示單元
LCD液晶顯示單元為專用超窄邊顯示屏，亮度、使用壽命、穩定性均比傳統液晶各項指標要高。
(2) 液晶單元支架
采用模塊式鋼結構支架，作為單元屏幕的支架。
(3) 綜合視頻矩陣處理系統
綜合視頻矩陣處理系統支持多屏幕信號拼接，漫游，疊加控制設備。
(4) 視頻傳輸線纜
將信號輸入源傳輸?shù)絃CD拼接大屏幕上面顯示。
(5) LED全彩顯示屏
LED全彩顯示屏按照原屏幕墻設計布置，主要顯示文字、圖片等內容。
2.3.5系統功能
整個大屏顯示系統以綜合視頻矩陣處理系統作為拼接控制單元，綜合視頻矩陣處理系統支持多種視頻輸入、輸出業務板，同時提供高速網絡接口，接入本地局域網，可以接入前端網絡攝像機的網絡視頻數據、模擬視頻信號、其他業務系統計算機顯示信號或網絡遠程桌面，通過綜合視頻矩陣處理系統內部拼接控制功能，利用綜合視頻矩陣處理系統強大的數據處理能力，實現圖像的拼接和漫游操作，綜合視頻矩陣處理系統提供DVI、HDMI等多種高清數字輸出接口，連接LCD大屏拼接顯示系統，實現多種視頻信號的高清輸出顯示。
綜合視頻矩陣處理系統平臺真正實現了矩陣切換、業務應用、存儲、解碼的大集成，可以輕松實現模擬前端、IP前端、數字高清前端和混合前端等多種監控網絡的接入，升級擴容簡潔、系統改造方便、設備高度集成，系統達到電信級的穩定性和可靠性。
綜合視頻矩陣處理系統拼控可實現如下功能：
單屏顯示：組合大屏的每個單元單獨顯示一路視頻畫面，每個單元的視頻信號可以任意切換。
整屏顯示：整個大屏顯示一路完整的視頻圖像，顯示的圖像可以是復合視頻（PAL或NTSC）、VGA、S-Video、Ypbpr/YCbCr、DVI。
任意分割顯示：以一個屏為單元可任意1、4、9、16路畫面分割顯示。
圖像疊加：可以將任意一個或者多個信號疊加到其他信號之上顯示。
任意分割顯示：可以對任意重要目標細節畫面進行切割放大顯示。
任意組合顯示:可以任意幾個大屏組合顯示一路畫面。
圖像半透明混合處理:可將任意一個信號疊加到其他信號（地圖）之上，圖像透明度可調，即可以看到實圖像又不覆蓋其他信號。
圖像漫游：將任意一個信號在整個大屏上進行隨意移動。
圖像拉伸：可將一個信號在整個屏幕墻上隨意縮放。
logo/OSD顯示：在不占用視頻輸入的情況下，可通過網絡在任意單元上以任意大小顯示任意多幅靜止圖像，也可以是LOGO信息或地圖。可在任意單元任意位置顯示適量字庫文本信息，文字透明度可調。

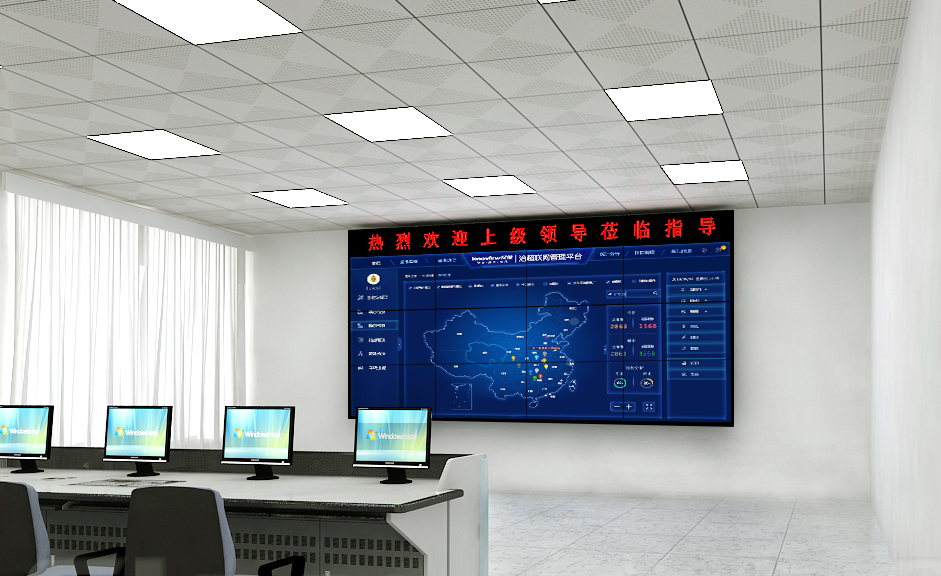

2.3.6管理中心建設效果
指揮中心采用LCD液晶高清顯示技術、投影單元拼接技術、多屏圖像處理技術、信號切換技術、網絡技術等的應用綜合為一體，形成一個擁有高亮度、高清晰度、技術先進、功能強大、使用方便的大屏顯示系統。建成效果如下：
2.3.7辦公及配套設施
一個標準的指揮中心，其基礎設施建設也至關重要，包含場地的綜合布線（提供電力和網絡線路、防雷接地裝置）、防靜電地板、天花板吊頂、墻體粉刷、窗戶窗簾等設施。
與此同時，為了保證治超管理中心的日常辦公，需要配置操作臺、辦公座椅、管理工作站（電腦）、打印機、空調等設備。
